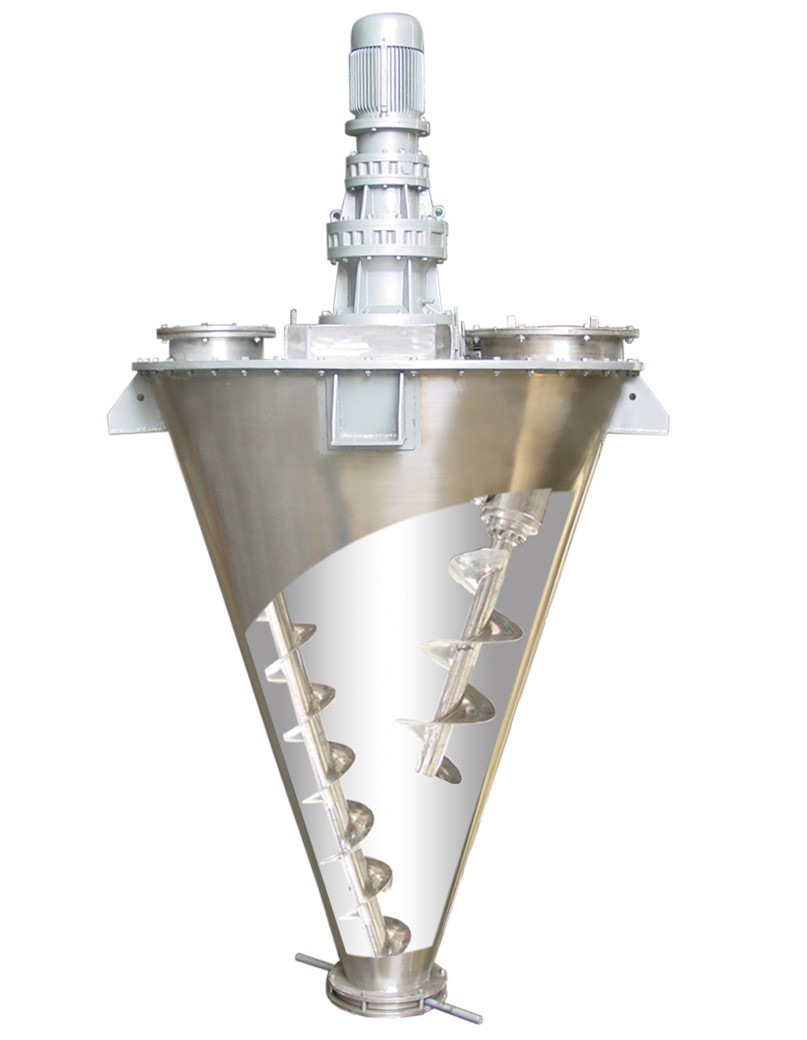

DSHL錐形螺旋混合機

產品描述

一、DSHL錐形螺旋螺帶混合機概述
DSHL錐形螺旋加螺帶混合機是引進國外設計技術資料，具有高效節能的粉體、顆粒、液體（加液）三重混合效果。錐形混合機柔和的攪拌方式不破壞易碎物料，其攪拌效果以及在低耗能方面上對物料的化學反應有更好的配合作用。

二、設備應用范圍：
該混合機廣泛用于化、醫藥、農藥、復合肥、染料、顏料、橡膠、建材、食品、飼料、添加劑、精細化工、礦業、非金屬行業、陶瓷、耐火材料、金屬粉末、等各行業的固一固(即粉體與粉體),粉體一液體的混合.該機對混合物料適應性廣.對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨破對比重懸殊和粒度不同的物料混合不會產生分層離析現象，對粗粒、細粒和超細粉，纖維或片狀的混合也有很好適應性。

三、工作原理：

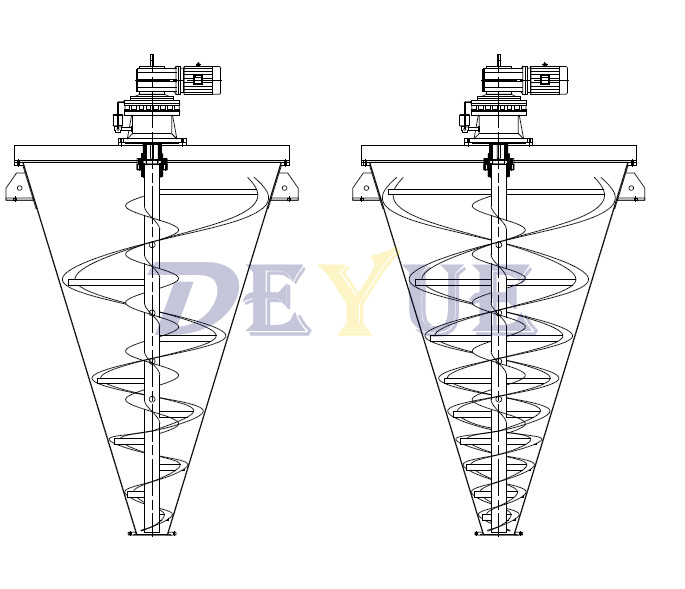

混合機筒體內螺旋的快速將物料向上提升，外側螺帶將物料向中推動形成兩股非對稱沿筒臂自下向上的螺柱形物料流、使螺旋外的物料，不同程度進入螺柱包絡線內，一部分物料被錯位提升，另一部分物料被拋止螺柱，從而達到全圓周方位物料的不斷更新擴散，被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補充了底部的空穴從而形成對流循環的三重混合效果。

四、結構特點：

1、減速機：采用齒輪減速機，解決了擺線減速機漏油的情況。

2、筒蓋部分：筒蓋支撐著整個傳動部分，傳動部分用螺栓固定在筒蓋上，筒蓋上設有若干孔，供進料、觀察、清洗、維修備用。

3、傳動部分：由減速機經傳動到攪拌器。

4、筒體部分：筒體為錐形結構，使出料迅速、不積料、無死角。

5、螺旋部分：筒體內的螺旋桿起到提升中間物料的作用，在筒體的范圍內翻動物料，使物料快速達到均勻混合。

6、出料閥：出料閥安裝在筒體底部，用于控制物料以及放料。該機出料閥可分手動、氣動和電動三種形式等。

五、DSHL錐形螺旋混合機技術參數

設備型號	有效容積（L）	筒體高度(H1)	外形尺寸(D×H)	總功率（kw）	出料口 (mm)	設備重量（Kg）
DSHL-100	50	838	ф690×1480	2.2	ф150	180
DSHL-150	80	938	ф839×1580	3	ф180	220
DSHL-300	150	1150	ф950×2060	3	ф210	500
DSHL-500	300	1440	ф1150×2350	4	ф210	600
DSHL-1000	600	1840	ф1580×2840	5.5	ф260	1200
DSHL-1500	800	2150	ф1764×3180	5.5	ф278	1350
DSHL-2000	1000	2405	ф1950×3435	7.5	ф278	1500
DSHL-3000	1500	2680	ф2170×3760	7.5	ф278	2300
DSHL-4000	2000	2920	ф2280×4362	11	ф390	2520
DSHL-5000	3000	3215	ф2470×4560	15	ф390	3310
DSHL-6000	3500	3400	ф2560×4785	15	ф390	3550
DSHL-8000	4200	3780	ф2790×5590	18.5	ф390	3700
DSHL-10000	5000	4120	ф3000×5920	18.5	ф390	4500

注： * 表中混合量是以物料堆積密度為1的粉料為介質所測數據，選型應根據產品的目數、物料堆積密度、流動性等參數進行計算。
        * 如有高溫、高壓、易燃、易爆、腐蝕性、粘性等工況時，必須提供詳細數據，以便另行選型定制。
        * 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
      * 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
