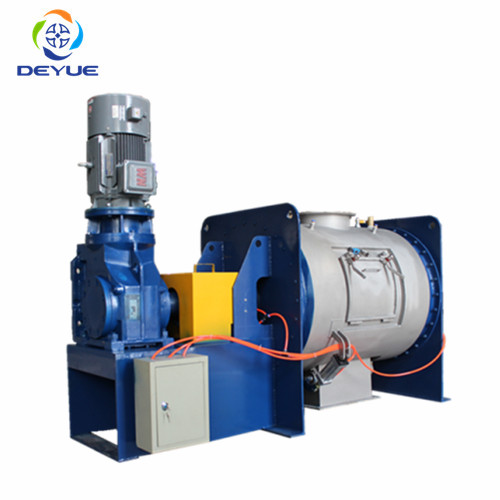

一、DRH真空干燥混合機概述：
真空干燥混合機內的犁頭隨主軸旋轉使物料沿筒臂作徑向圓周湍動，外部做導熱油夾套或者蒸汽盤管夾套，同時徑向物料沿線流經飛刀組，被高速旋轉的飛刀拋散，不斷更迭、復合使物料在較短時間內達到混合均勻。犁頭或者傾斜刀片安裝在攪拌軸上, 設備運行時，犁頭的結構作用物料粒子做圓周軌跡的徑向與縱向相互配合的持續混合運動，避免了混合死角, 從而保證了高精度混合。. 此混合機作用下的物料保持湍流的原理, 攪拌器犁式的形狀,配合攪拌速度, 產生離心渦旋運動, 致使受力物料三維擴散,并彼此融合. 適合于干粉,粒子與小塊狀,與低粘度漿料。
二、應用范圍：
廣泛用于各行業粉體、顆粒、塊狀、粘稠狀、膠漿等物料配合，是食品、化工、精細化工、化肥、農藥、制藥、治金、礦山、建材、陶瓷、耐火材料、粘合劑等粉體、固與液、固與漿的物料混合設備，可連續進料、出料操作。
三、工作原理：
筒體內的犁頭、螺帶，由主電機的減速機帶動下，傳遞犁頭組軸旋轉，物料沿筒體作徑向圓周湍動，同時將物料沿犁刀兩側的方向拋出，另一方面作圓周湍動的物料經飛刀組時，被高速旋轉的飛刀攪拌，強勁地拋散。物料在犁頭和飛刀的復合作用下不斷更疊、擴散，在較短的時間達到混合均勻。對粉料加纖維的分散效果尤其明顯，混合均勻度較好。需要固 液混合的物料，液體通過噴液裝置達到均勻混合。
四、結構特點：
1. 臥式筒體：筒體為臥式作乘物料，筒體上部設有進料口、觀察孔、維修孔、 物料清理孔。
2. 犁頭組軸：犁頭、犁頭臂與主軸組成，犁刀臂一端安裝犁刀，另一端安裝在主軸上，并制成哈夫結構，便于裝拆維護。
3. 飛刀組：飛刀軸上裝有數把飛刀與副電機直聯，副電機安裝在筒體外側帶動飛刀高速運動，使物料強勁擴散，為防止灰塵進入軸承，飛刀軸采有多道密封結構。
4. 傳動部分：主電機、減速機傳遞犁刀組軸作圓周運動。
5. 出料閥：出料閥安裝在筒體的底部，用于控制物料及放料，該出料閥可分手動和氣動。

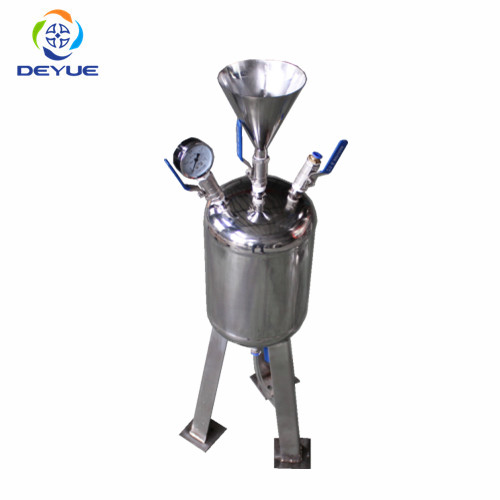

6. 噴液裝置：噴液裝置布置在筒體上部，由管件、噴頭部件組成，并固定在筒體上均勻分布噴散。
7. 加熱保溫裝置：根據工藝需要，可以做夾套或盤管加熱裝置，外部可以做保溫隔熱裝置。
五、DRH真空干燥混合機參數
|
設 備 型 號 |
有效容積（L） |
轉速r/min |
主電機功率kw |
飛刀功率kw |
設備重量kg |
|
DRH-100 |
30-60 |
120 |
4KW |
1.5KW |
520 |
|
DRH-300 |
100-150 |
90 |
5.5KW |
1.5KW |
810 |
|
DRRH-500 |
200-300 |
80 |
7.5KW |
1.5KW |
1000 |
|
DRH-1000 |
400-550 |
65 |
11KW |
1.5KW |
1600 |
|
DRH-2000 |
800-1200 |
65 |
15KW |
1.5KW |
2300 |
|
DRH-3000 |
1200-1500 |
42 |
22KW |
2.2KW |
3000 |
|
DRH-4000 |
1600-2200 |
42 |
30KW |
3KW |
4600 |
|
DRH-5000 |
2000-3000 |
37 |
37KW |
4KW |
5500 |
|
DRH-6000 |
2500-3600 |
37 |
45KW |
4KW |
6700 |
|
DRH-8000 |
3000-4500 |
31 |
55KW |
4KW |
7900 |
|
DRH-10000 |
4000-5500 |
31 |
75KW |
5.5KW |
9000 |
|
DRH-12000 |
4500-7000 |
27 |
90KW |
5.5KW |
11500 |
|
DRH-15000 |
6000-9000 |
27 |
132KW |
5.5KW |
13000 |
注： * 表中混合量是以物料堆積密度為1的粉料為介質所測數據，選型應根據產品的目數、物料堆積密度、流動性等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性、粘性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
