DWH三維混合機

產品描述

DWH三維混合機(圖1)

一、產品概述
DWH三維混合機采用機械傳動，電線路控制，混料部分主要有一個主動軸和一個被動軸，每一個軸帶一個萬向節，在兩萬向節之間設有一個混料桶，與兩個成向節相聯的兩個軸呈空間交叉并垂直，分別隨萬向節繞主動軸和被動軸進行公轉，混料桶的運動，使物料在容器內進行混合。廣泛應用于制藥、化工、冶金、食品、輕工、農業等行業新穎物料混合機。該機能均勻地混合粉體或顆粒，使混合后的物料達到最佳效果。

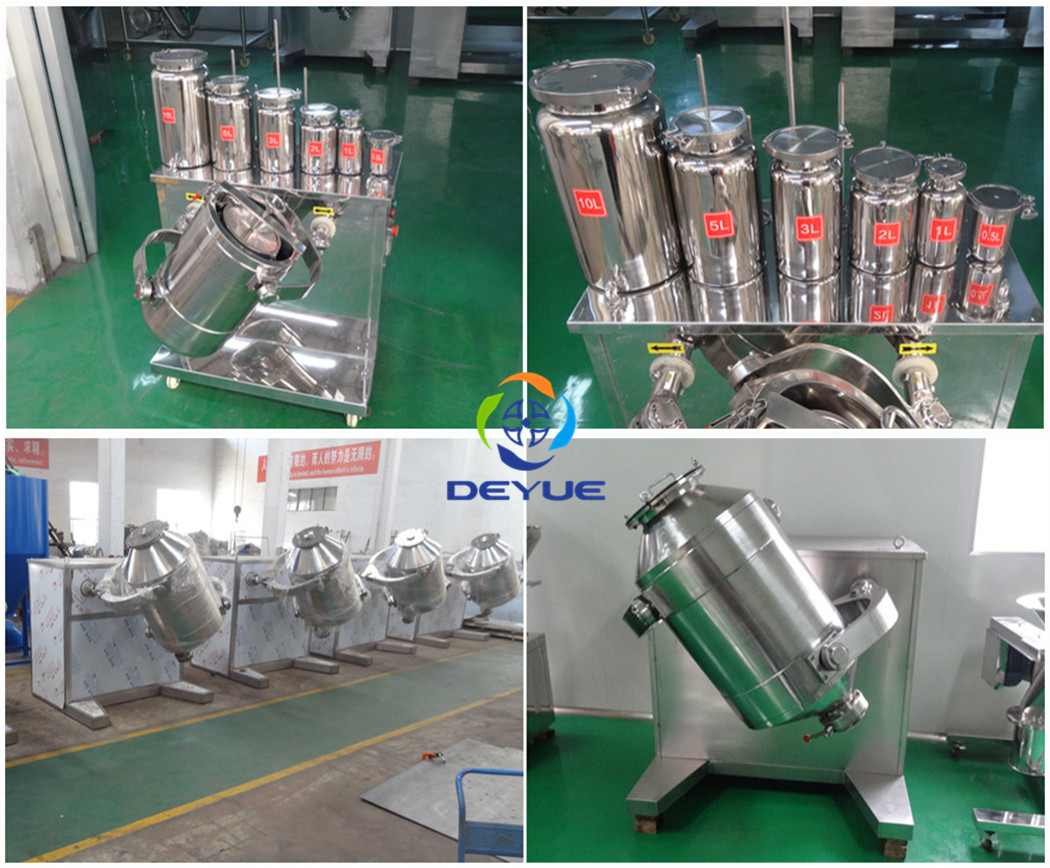

DWH三維混合機(圖2)

二、工作原理
該機工作時，混料桶具有Ｘ、Ｙ、Ｚ方向的三維運動，在進行自轉的同時還進行公轉，混料桶一方面有強烈的湍動作用，加速了物料的擴散、流動和剪切；另一方面有翻轉運動，克服了離心力的影響，減少了比重偏析，保證混合均勻。該機分不銹鋼和碳鋼材質制造，或因混合物料對該機的特殊要求，選用特殊材料制造（如ＰＶＣ、噴涂高分子材料等)。

三、結構特點
1、混料桶具有X、Y、Z方向的三維運動，物料在容器內作旋轉、翻轉、湍動和剪切作用，使物料在混合時不產生積聚現象，對比重，不同密度和狀態的物料混合不產生離心力的影響和偏折。
2、混合時間僅為2－15分鐘/次；混合均勻率可達99％以上。
3、混合桶體的放料端錐體偏心設計，放料無死角，易清洗，符合GMP要求。
4、低噪音，低耗能，壽命長，體積小，結構簡單，便于操作和維護。
5、根據物料混合要求，調節時間繼電器可合理利用混合時間；在與干性物料混合的同時，還設有定時定量噴液造粒裝置的功能。
6、根據用戶對混料配比的不同要求或更換品種（如顏色等）混合，該機混料桶采用脫卸方式配置若干混料桶，或內置混料桶方式裝卸若干混料桶，即可成為一機多用，既節省成本，不占用場地，又避免物料交叉感染，省時、省工，極大地提高經濟效益。是所有其他混合機中無法相比的。

四、三維混合機設備技術參數

型號	DWH-5	DWH-20	DWH-50		DWH-100		DWH-300		DWH-500		DWH-1000		DWH -2000
混料桶容積(L)	5	20	50		100		300		500		1000		2000
電磁調速電機(KW)	0.55	1.1	1.5		2.2		4		5 . 5		7 . 5		15
轉速(次／分)	18	16	14		13		12		12		11		10
最大裝載系數	占總容積的20%-60%，不受物料比重的限制。
混合時間（分）	3―15 min/次
適用混合物	對不同比重、密度、狀態的物料混合，同時可定時定量加液
外形尺寸長寬高	650 9501000	700 10501100		1100 13001250		1200 16501500		1500 18001650		1850 21502000		2650 28502650		3100 33503200
